برد توسعه ماژول مخابراتی مدل QUECTEL MC65

برد توسعه ماژول مخابراتی مدل QUECTEL MC65

ماژول Quectel MC65 یک ماژول مخابراتی فوق‌کوچک با قابلیت پشتیبانی از شبکه‌های GSM/GPRS در باندهای چهارگانه (Quad-band: 850/900/1800/1900 مگاهرتز) است که توسط شرکت Quectel Wireless Solutions طراحی شده است. این ماژول برای کاربردهای IoT (اینترنت اشیا) و M2M (ماشین به ماشین) مناسب است و به دلیل اندازه کوچک، مصرف توان پایین، و قابلیت‌های متنوع، در پروژه‌های الکترونیکی و صنعتی بسیار پرکاربرد است. برد توسعه (Development Board) این ماژول به‌عنوان یک پلتفرم تست و ارزیابی طراحی شده تا اتصال، برنامه‌ریزی، و آزمایش ماژول MC65 را برای توسعه‌دهندگان آسان‌تر کند.

مولفه‌های عملیاتی ماژول Quectel MC65

ماژول MC65 دارای مشخصات و مولفه‌های عملیاتی زیر است که بر اساس اطلاعات استاندارد این ماژول ارائه می‌شود:

• فناوری مخابراتی:
  • GSM/GPRS: پشتیبانی از باندهای چهارگانه (850/900/1800/1900 مگاهرتز) برای اتصال جهانی.
  • نرخ داده GPRS: حداکثر 85.6 کیلوبیت بر ثانیه (دانلود) و 42.8 کیلوبیت بر ثانیه (آپلود).
  • پروتکل‌های اینترنتی: پشتیبانی از TCP، UDP، PPP، FTP، HTTP، و MQTT برای انتقال داده در کاربردهای IoT.
  • SMS: پشتیبانی از ارسال و دریافت پیامک (Text و PDU Mode).
• ولتاژ کاری:
  • ولتاژ تغذیه: 3.3 تا 4.6 ولت DC (معمولاً 3.8 ولت توصیه می‌شود).
  • جریان مصرفی:
    • حالت فعال (ارسال/دریافت): 200 تا 350 میلی‌آمپر (بسته به قدرت سیگنال).
    • حالت Sleep: کمتر از 1.2 میلی‌آمپر (برای مصرف توان پایین).
    • پیک جریان: تا 2 آمپر در هنگام اتصال به شبکه (نیاز به منبع تغذیه قوی).
• رابط‌های ارتباطی:
  • UART: برای ارتباط سریال با میکروکنترلرها (مانند آردوینو یا STM32) و ارسال دستورات AT.
  • GPIO: پین‌های ورودی/خروجی عمومی برای کنترل و اتصال به سنسورها.
  • ADC: مبدل آنالوگ به دیجیتال برای اندازه‌گیری سیگنال‌های آنالوگ (مانند ولتاژ سنسور).
  • PWM: برای کنترل سیگنال‌های PWM (مانند روشنایی LED یا موتور).
  • I2C/SPI (در برخی نسخه‌ها): برای اتصال به ماژول‌های دیگر.
• ویژگی‌های صوتی:
  • پشتیبانی از کدک‌های صوتی HR (Half Rate)، FR (Full Rate)، EFR (Enhanced Full Rate)، و AMR (Adaptive Multi-Rate).
  • قابلیت حذف اکو و کاهش نویز برای تماس‌های صوتی باکیفیت.
  • مناسب برای سیستم‌های مخابراتی صوتی مانند دزدگیرها یا دستگاه‌های تماس اضطراری.
• پشتیبانی از OpenCPU:
  • امکان اجرای برنامه‌های سفارشی روی ماژول بدون نیاز به میکروکنترلر خارجی (با استفاده از SDK اختصاصی Quectel).
  • مناسب برای کاهش هزینه و پیچیدگی در پروژه‌های ساده.
• دمای کاری:
  • محدوده: -40 تا +85 درجه سانتی‌گراد (مناسب برای محیط‌های صنعتی و سخت).
• ابعاد و بسته‌بندی:
  • ابعاد: 18.7 × 16.0 × 2.1 میلی‌متر.
  • بسته‌بندی: LCC (Leadless Chip Carrier) با پدهای کاستل‌شده برای نصب سطحی (SMT).
• آنتن:
  • نیاز به آنتن خارجی (مانند آنتن GSM 433 مگاهرتز یا آنتن PCB داخلی).
  • کانکتور آنتن: معمولاً U.FL یا پد لحیم‌کاری.
• پشتیبانی از SIM:
  • پشتیبانی از تک سیم‌کارت (Single SIM).
  • سازگار با سیم‌کارت‌های استاندارد 1.8/3 ولت.
• پروتکل‌های اضافی:
  • پشتیبانی از QuecFOTA برای به‌روزرسانی فریمور از راه دور.
  • قابلیت‌های امنیتی مانند SSL برای انتقال داده ایمن.

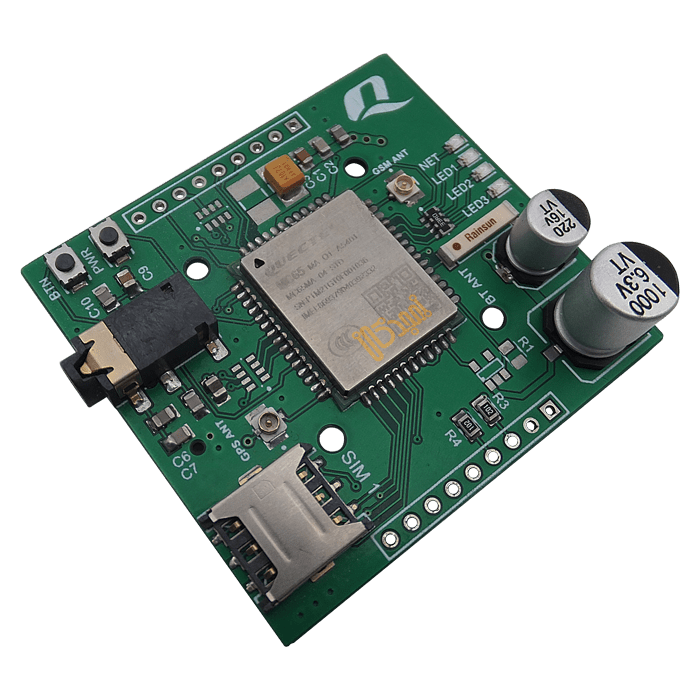

ویژگی‌های برد توسعه MC65

برد توسعه ماژول MC65 معمولاً شامل اجزای زیر است تا آزمایش و توسعه را آسان‌تر کند:

• سوکت برای ماژول MC65: برای نصب آسان ماژول.
• رابط USB به UART: برای اتصال به کامپیوتر و ارسال دستورات AT.
• اسلات سیم‌کارت: برای قرار دادن سیم‌کارت GSM.
• کانکتور آنتن: U.FL یا SMA برای اتصال آنتن GSM.
• پین‌های GPIO/ADC/PWM: برای اتصال به سنسورها و ماژول‌های دیگر.
• منبع تغذیه: ورودی 5 ولت (معمولاً از طریق USB) با رگولاتور برای تأمین 3.8 ولت مورد نیاز ماژول.
• LEDهای نشانگر: برای نمایش وضعیت تغذیه، شبکه، و ارسال/دریافت داده.
• دکمه‌های کنترلی: برای ریست یا روشن/خاموش کردن ماژول.

کاربردهای ماژول MC65

ماژول MC65 و برد توسعه آن در پروژه‌ها و کاربردهای زیر استفاده می‌شوند:

• اینترنت اشیا (IoT): انتقال داده‌های سنسور (مانند دما، رطوبت، یا GPS) از طریق GPRS به سرور.
• ردیابی و موقعیت‌یابی: در ردیاب‌های خودرو، دستگاه‌های GPS، یا سیستم‌های مدیریت ناوگان.
• اتوماسیون خانگی: کنترل از راه دور لوازم خانگی (مانند روشنایی، قفل درب) با پیامک یا GPRS.
• سیستم‌های امنیتی: دزدگیرهای سیم‌کارتی، دوربین‌های نظارتی، و هشداردهنده‌های اضطراری.
• پروژه‌های DIY: ساخت دستگاه‌های کنترلی با آردوینو، رزبری پای، یا STM32.
• کشاورزی هوشمند: مانیتورینگ خاک، آبیاری، یا شرایط محیطی از راه دور.
• پرداخت‌های سیار: در دستگاه‌های POS یا کارتخوان‌های مبتنی بر GSM.

مقادیر عملیاتی

• فرکانس کاری: 850/900/1800/1900 مگاهرتز.
• ولتاژ تغذیه: 3.3 تا 4.6 ولت (توصیه‌شده: 3.8 ولت).
• جریان مصرفی:
  • فعال: 200-350 میلی‌آمپر.
  • Sleep: کمتر از 1.2 میلی‌آمپر.
  • پیک: تا 2 آمپر.
• نرخ داده GPRS: 85.6 کیلوبیت بر ثانیه (دانلود)، 42.8 کیلوبیت بر ثانیه (آپلود).
• دمای کاری: -40 تا +85 درجه سانتی‌گراد.
• ابعاد ماژول: 18.7 × 16.0 × 2.1 میلی‌متر.
• رابط‌ها: UART، GPIO، ADC، PWM، I2C/SPI (بسته به نسخه).

خرید و قیمت‌گذاری از امجدکالا

فروشگاه امجدکالا (amjadkala.com) منبعی معتبر برای خرید آنلاین برد توسعه ماژول مخابراتی Quectel MC65 و ماژول‌های مشابه است. این فروشگاه انواع ماژول‌های مخابراتی و بردهای توسعه را با کیفیت بالا ارائه می‌دهد.

• نحوه خرید:
  1. وارد سایت amjadkala.com شوید.
  2. در بخش ماژول‌های مخابراتی یا با جستجوی عبارت “برد توسعه Quectel MC65” یا “ماژول MC65”، محصولات را بررسی کنید.
  3. مشخصات (رابط‌ها، آنتن، و پشتیبانی از سیم‌کارت) را چک کنید. بردهای توسعه با USB به UART و اسلات سیم‌کارت برای تست سریع مناسب‌ترند.
  4. محصول را به سبد خرید اضافه کرده و مراحل پرداخت و ارسال را تکمیل کنید.
• قیمت: قیمت ماژول MC65 و برد توسعه آن بسته به برند، امکانات برد (مانند USB یا نشانگرهای LED)، و کیفیت متفاوت است:

• • ماژول MC65 تنها: حدود 300,000 تا 600,000 تومان.
  • برد توسعه MC65 (با امکانات کامل): حدود 500,000 تا 1,200,000 تومان.
  • برای قیمت دقیق و موجودی، سایت امجدکالا را بررسی کنید، زیرا قیمت‌ها به‌روز هستند.
