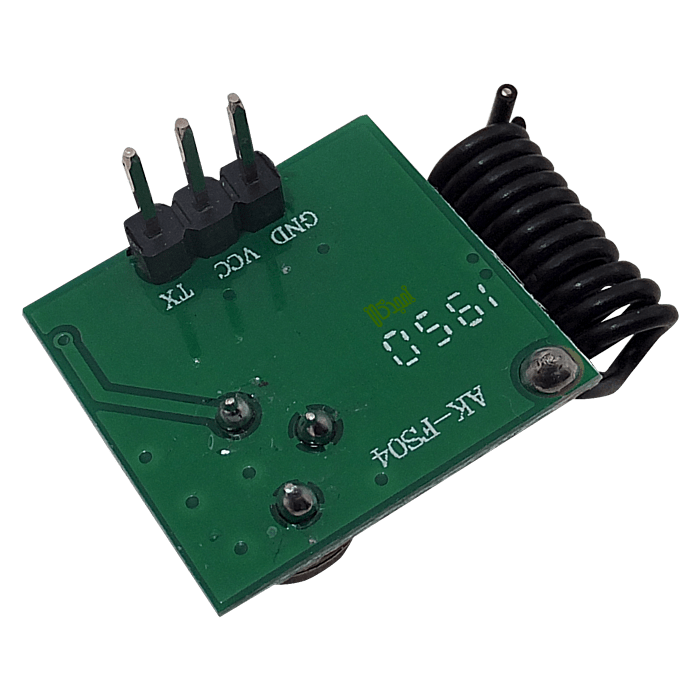

ماژول فرستنده رادیویی 433 مگاهرتز مدل AK-FS04

ماژول فرستنده رادیویی 433 مگاهرتز

ماژول‌های فرستنده رادیویی 433 مگاهرتز ابزارهای مخابراتی بی‌سیم هستند که در باند فرکانسی ISM (صنعتی، علمی، پزشکی) با فرکانس 433 مگاهرتز کار می‌کنند. این ماژول‌ها برای ارسال داده‌های دیجیتال یا سیگنال‌های کنترلی در فواصل کوتاه تا متوسط (20 تا 100 متر یا بیشتر در شرایط بهینه) طراحی شده‌اند. به دلیل قیمت مناسب، مصرف توان پایین، و سهولت استفاده، در پروژه‌های الکترونیکی و IoT بسیار پرکاربرد هستند.

مدولاسیون

ماژول‌های فرستنده رادیویی 433 مگاهرتز معمولاً از دو نوع مدولاسیون استفاده می‌کنند:

1. ASK (Amplitude Shift Keying):
   • توضیح: در این مدولاسیون، داده‌های دیجیتال (0 و 1) با تغییر دامنه سیگنال حامل ارسال می‌شوند. برای منطق 1، سیگنال با دامنه بالا ارسال می‌شود و برای منطق 0، سیگنال ارسال نمی‌شود یا دامنه کاهش می‌یابد.
   • مزایا: ساده، ارزان، و مناسب برای پروژه‌های کم‌هزینه. پیاده‌سازی سخت‌افزاری آن آسان است.
   • معایب: حساسیت بالا به نویز و تداخل محیطی، که می‌تواند کیفیت سیگنال را در محیط‌های شلوغ کاهش دهد.
   • کاربردهای رایج: ریموت‌کنترل‌ها، سیستم‌های امنیتی ساده، و پروژه‌های DIY.
2. FSK (Frequency Shift Keying):
   • توضیح: داده‌های دیجیتال با تغییر فرکانس سیگنال حامل (بین دو فرکانس مختلف برای 0 و 1) ارسال می‌شوند. برای مثال، بیت 0 با فرکانس f1 و بیت 1 با فرکانس f2 منتقل می‌شود.
   • مزایا: مقاومت بیشتر در برابر نویز نسبت به ASK، مناسب برای کاربردهایی که نیاز به پایداری بیشتری دارند.
   • معایب: پیچیدگی و هزینه بالاتر نسبت به ASK.
   • کاربردهای رایج: سیستم‌های صنعتی، مانیتورینگ از راه دور، و دستگاه‌های IoT پیشرفته‌تر.

برخی ماژول‌ها از مدولاسیون OOK (On-Off Keying)، که زیرمجموعه‌ای از ASK است، استفاده می‌کنند. در OOK، سیگنال برای منطق 1 روشن و برای منطق 0 خاموش می‌شود.

عملکرد

ماژول‌های فرستنده 433 مگاهرتز داده‌های دیجیتال (مانند دستورات کنترلی یا اطلاعات سنسور) را از طریق امواج رادیویی به گیرنده‌های سازگار ارسال می‌کنند. عملکرد آن‌ها شامل:

• ارسال داده سریالی: داده‌ها به‌صورت سریال (با نرخ بیت مشخص، معمولاً 1 تا 10 کیلوبیت بر ثانیه) از طریق پایه دیتا (Data) به ماژول وارد شده و به‌صورت بی‌سیم ارسال می‌شوند.
• اتصال ساده: اکثر ماژول‌ها با 3 یا 4 پایه (VCC، GND، Data، و گاهی آنتن) کار می‌کنند و به راحتی به میکروکنترلرها (مثل آردوینو، AVR، یا ARM) متصل می‌شوند.
• AGC در گیرنده: گیرنده‌های جفت‌شده با این ماژول‌ها از تنظیم خودکار ضریب تقویت (AGC) استفاده می‌کنند تا تغییرات دامنه سیگنال را جبران کنند. این فرآیند ممکن است چند میلی‌ثانیه طول بکشد، بنابراین داده‌ها معمولاً به‌صورت تکراری ارسال می‌شوند تا از دریافت صحیح اطمینان حاصل شود.
• محدودیت‌های ASK: به دلیل حساسیت به نویز، ارسال سیگنال‌های طولانی (مثل پالس‌های چندثانیه‌ای) دشوار است، زیرا AGC گیرنده نیاز به ارسال مکرر بیت‌های 0 و 1 دارد.

کاربردها

ماژول‌های فرستنده 433 مگاهرتز به دلیل هزینه کم و سهولت استفاده در کاربردهای متنوعی به کار می‌روند:

• ریموت‌کنترل‌ها: کنترل درب‌های اتوماتیک، کرکره برقی، روشنایی حیاط، و سیستم‌های امنیتی خانگی.
• سیستم‌های امنیتی: دزدگیرهای منازل و خودروها، سنسورهای حرکتی بی‌سیم، و سیستم‌های هشدار.
• اتوماسیون خانگی: کنترل لوازم خانگی هوشمند (مثل لامپ، پمپ آب، یا سیستم آبیاری) از راه دور.
• اینترنت اشیا (IoT): انتقال داده‌های سنسور (مانند دما، رطوبت، یا فشار) در پروژه‌های IoT ساده.
• پروژه‌های DIY: ساخت ربات‌های کنترل از راه دور، قایق‌های رباتیک، یا سیستم‌های کنترلی مبتنی بر آردوینو و رزبری پای.
• مانیتورینگ صنعتی: ارسال داده‌های ساده (مثل وضعیت ماشین‌آلات) در فواصل کوتاه.
• سیستم‌های شناسایی: مانند سیستم‌های RFID یا کنترل دسترسی.

مقادیر عملیاتی

مشخصات عملیاتی ماژول‌های فرستنده 433 مگاهرتز بسته به مدل (مانند FS1000A، RF ASK-T، یا SI4438) متفاوت است، اما مقادیر رایج عبارتند از:

• فرکانس کاری: 433 مگاهرتز (در باند ISM).
• ولتاژ کاری: 2.2 تا 5.5 ولت (معمولاً 3.3 یا 5 ولت برای سازگاری با آردوینو).
• جریان مصرفی:
  • در حالت ارسال: 10 تا 40 میلی‌آمپر (بسته به توان خروجی).
  • در حالت خاموش: کمتر از 1 میکروآمپر (برای مدل‌های کم‌مصرف).
• نرخ انتقال داده: 1 تا 10 کیلوبیت بر ثانیه (برای ASK) و تا 115.2 کیلوبیت بر ثانیه (برای FSK در مدل‌های پیشرفته‌تر مانند RFM02).
• برد انتقال: 20 تا 100 متر در محیط باز (قابل افزایش تا 1000 متر با آنتن مناسب و در مدل‌های FSK مانند HM-TRP).
• توان خروجی: 8 تا 20 dBm (بسته به مدل، مثلاً 11 dBm برای RF ASK-T و 20 dBm برای SI4438).
• دمای کاری: -45 تا +85 درجه سانتی‌گراد.
• پین‌ها: معمولاً شامل VCC (تغذیه)، GND (زمین)، Data (ورودی داده)، و ANT (آنتن خارجی، معمولاً سیم تک‌رشته 17 تا 20 سانتی‌متری).
• مدولاسیون: ASK، OOK، یا FSK.
• حساسیت گیرنده (در ماژول‌های جفت‌شده): معمولاً -105 تا -124 dBm (مدل‌های پیشرفته‌تر مانند SI4438 حساسیت بهتری دارند).
• رابط ارتباطی: سریال (برای ASK) یا SPI (برای FSK و مدل‌های پیشرفته‌تر).

مدل‌های رایج

1. FS1000A:
   • مدولاسیون: ASK.
   • ولتاژ: 3.3 تا 5 ولت.
   • نرخ داده: تا 2400 بیت بر ثانیه.
   • برد: 20 تا 100 متر.
   • کاربرد: پروژه‌های ساده مانند ریموت‌کنترل و IoT.
2. RF ASK-T:
   • مدولاسیون: ASK.
   • ولتاژ: 2.5 تا 5 ولت.
   • توان خروجی: 11 dBm.
   • نرخ داده: تا 20 کیلوهرتز.
   • کاربرد: ریموت‌کنترل و سیستم‌های امنیتی.
3. SI4438:
   • مدولاسیون: ASK/FSK.
   • ولتاژ: 1.8 تا 3.6 ولت.
   • توان خروجی: 20 dBm.
   • حساسیت گیرنده: -124 dBm.
   • برد: تا 1000 متر با آنتن مناسب.
   • کاربرد: پروژه‌های صنعتی و IoT پیشرفته.
4. HM-TRP:
   • مدولاسیون: FSK.
   • ولتاژ: 2.4 تا 3.6 ولت.
   • برد: تا 1000 متر در فضای باز.
   • رابط: UART.
   • کاربرد: مانیتورینگ از راه دور و سیستم‌های کنترل پیشرفته.

خرید و قیمت‌گذاری از امجدکالا

فروشگاه امجدکالا (amjadkala.com) منبعی معتبر برای خرید آنلاین ماژول‌های فرستنده رادیویی 433 مگاهرتز، مانند مدل‌های FS1000A و RF ASK-T، است. این فروشگاه محصولات متنوعی با کیفیت بالا و برندهای معتبر ارائه می‌دهد.

• نحوه خرید:
  1. وارد سایت amjadkala.com شوید.
  2. در بخش ماژول‌های بی‌سیم یا با جستجوی عبارت “ماژول فرستنده 433 مگاهرتز”، محصولات را بررسی کنید.
  3. مشخصات (مدولاسیون، ولتاژ کاری، برد، و سازگاری با میکروکنترلر) را چک کنید. برای پروژه‌های ساده، مدل‌های ASK مانند FS1000A و برای کاربردهای پیشرفته‌تر، مدل‌های FSK مانند SI4438 مناسب هستند.
  4. محصول را به سبد خرید اضافه کرده و مراحل پرداخت و ارسال را تکمیل کنید.
• قیمت: قیمت ماژول‌های 433 مگاهرتز بسته به مدل و مدولاسیون متفاوت است:

• • مدل‌های ASK (مانند FS1000A): حدود 50,000 تا 150,000 تومان.
  • مدل‌های FSK (مانند SI4438 یا HM-TRP): حدود 200,000 تا 500,000 تومان.
  • برای قیمت دقیق و موجودی، سایت امجدکالا را بررسی کنید.
• توصیه به مشتری: امجدکالا به دلیل تنوع محصولات، ضمانت اصالت کالا، و ارسال سریع به سراسر ایران گزینه‌ای مطمئن است. قبل از خرید، نوع مدولاسیون (ASK یا FSK)، برد مورد نیاز، و سازگاری با میکروکنترلر (مثل آردوینو) را بررسی کنید. مدل‌های ASK برای پروژه‌های ارزان و ساده و مدل‌های FSK برای کاربردهای با برد و پایداری بیشتر مناسب‌اند. برای اطمینان از موجودی یا مشاوره فنی، با پشتیبانی امجدکالا تماس بگیرید.
