برد مبدل SOT23 به دیپ

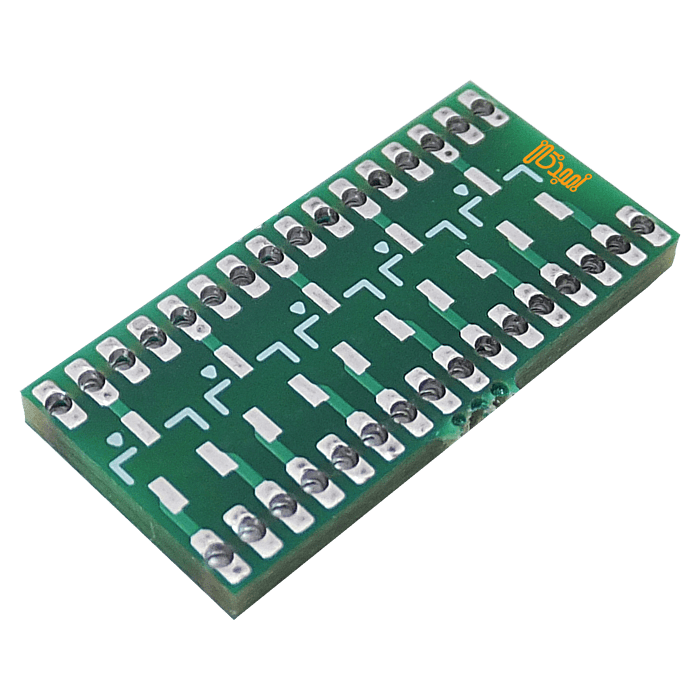

بردهای تبدیل SOT23-3 و SOT23-6 به DIP نیز برای کار با قطعات SMD کوچک در مدارهایی که از بسته‌بندی DIP استفاده می‌کنند، طراحی شده‌اند. قطعات SOT23 عموماً شامل ترانزیستورها، رگولاتورها، دیودها و آی‌سی‌های کوچک هستند.

در ادامه به کاربردها و مزایای این نوع بردها اشاره می‌کنم:
کاربردها:

آزمایش و پروتوتایپینگ:
قطعات SOT23-3 (مثل ترانزیستورها یا دیودها) و SOT23-6 (مثل آی‌سی‌های کوچک) به دلیل پایه‌های کوچک و فاصله کم، مستقیماً روی بردبورد قابل استفاده نیستند. این بردها امکان استفاده از این قطعات را در مراحل آزمایش فراهم می‌کنند.

استفاده در مدارهای اولیه:
اگر طراحی PCB نهایی نشده و شما نیاز به استفاده از یک قطعه SOT23 در مدار دارید، این تبدیل به شما کمک می‌کند که قطعات را به راحتی روی بردهای استاندارد DIP یا بردبورد جای دهید.

تعمیر و جایگزینی:
برای جایگزینی قطعات SOT23 در مدارهایی که فقط از DIP پشتیبانی می‌کنند، این بردها کاربرد دارند.

پروژه‌های DIY و آموزشی:
بردهای تبدیل مناسب پروژه‌های آموزشی هستند، جایی که افراد در حال یادگیری کار با قطعات SMD یا طراحی مدار هستند.

مزایا:

سهولت در استفاده:
لحیم‌کاری قطعات کوچک مانند SOT23 معمولاً دشوار است. استفاده از این بردها با پایه‌های DIP کار را آسان‌تر می‌کند.

افزایش انعطاف‌پذیری:
این بردها امکان استفاده از قطعات مختلف SMD را در طراحی‌های DIP می‌دهند، به خصوص در مدارهایی که به تغییرات سریع نیاز دارند.

سازگاری با بردبورد:
قطعات SOT23 پس از نصب روی این بردها می‌توانند به راحتی روی بردبورد قرار بگیرند.

کاهش نیاز به طراحی اختصاصی PCB:
تا زمانی که طراحی نهایی PCB انجام نشده، می‌توانید از این بردها برای اتصال قطعات استفاده کنید.

دسترسی بهتر به قطعات SMD:
قطعات SOT23 به دلیل محبوبیت، در دسترس‌تر و اغلب ارزان‌تر از قطعات مشابه در بسته‌بندی DIP هستند.

چه زمانی استفاده می‌شود؟

زمانی که مدار شما از قطعات DIP استفاده می‌کند، اما قطعه‌ای که دارید در بسته‌بندی SOT23 موجود است.
برای آزمایش یا استفاده از قطعات کوچک SMD در مراحل اولیه طراحی یا پروتوتایپ.
هنگام نیاز به استفاده از قطعات خاص که فقط در بسته‌بندی SOT23 تولید می‌شوند.

مثال‌هایی از قطعات SOT23-3 و SOT23-6:

SOT23-3:
ترانزیستورهای NPN یا PNP (مثل 2N3904، BC847)
دیودهای شاتکی یا زنر (مثل 1N5819)
رگولاتورهای ولتاژ ساده (مثل AMS1117-3.3)

SOT23-6:
آی‌سی‌های کوچک (مثل تقویت‌کننده‌های عملیاتی دوگانه)
مبدل‌های DC-DC کوچک
سوئیچ‌های آنالوگ

نکات عملی:

هنگام انتخاب برد تبدیل، مطمئن شوید که تعداد پایه‌های SOT23 (3 یا 6) با قطعه مورد نظر شما مطابقت دارد.
برای لحیم‌کاری، استفاده از خمیر قلع یا هویه نوک تیز به همراه لوپ یا ذره‌بین برای دقت بیشتر توصیه می‌شود.

در نهایت، بردهای تبدیل SOT23 به DIP، ابزارهایی بسیار کارآمد برای ساده‌سازی کار با قطعات SMD کوچک هستند و به شما امکان می‌دهند از این قطعات در پروژه‌های DIP یا آزمایشی به راحتی استفاده کنید.
